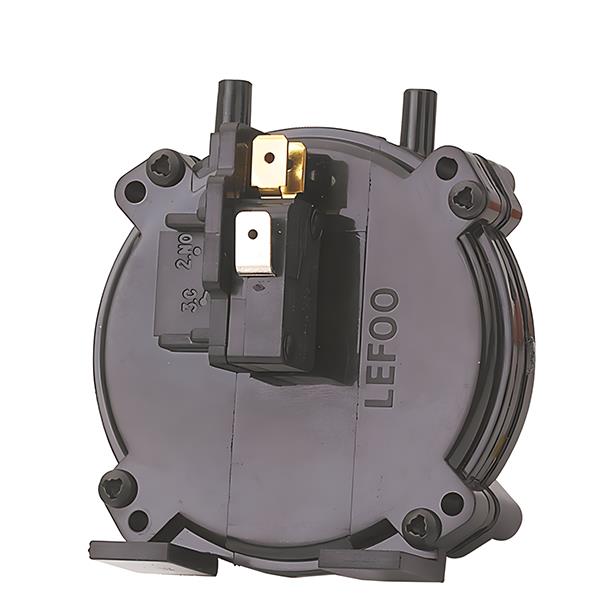

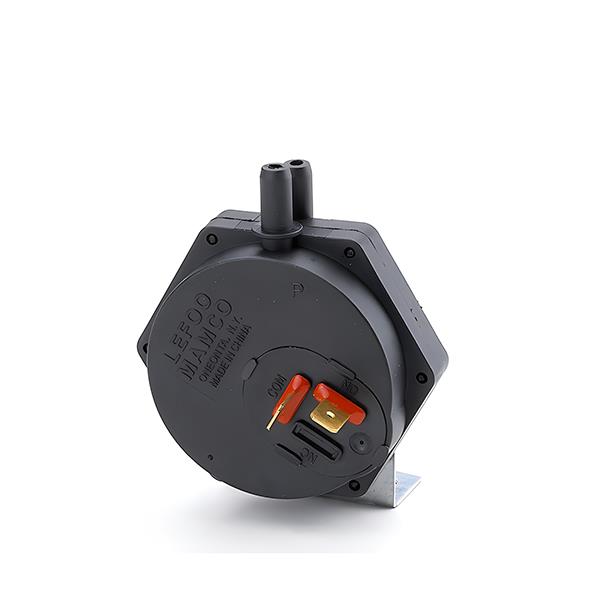

概 述
LF30系列壓力開關是利用壓差促成微動開關在設定的壓力下精確動作，差壓產生于大氣與正壓或負壓或任兩個給定的不同壓力，當正壓力腔與負壓力腔產生壓力變化，主膜片將在預設定值上激活微動開關。LFAS壓力開關采用的材料，即使在較高的溫度下，仍保持穩定的性能。用途：探測強力牽引設備中的空氣流動，能發出正、負、零空氣運動的信號；能自動關閉阻塞的暖氣管和空調；監控微弱或危險的燃燒；指示過濾器太臟或堵塞等。
技術參數
|
型號 |
LF30 (LFAS ) |
|
介質 |
空氣、燃燒氣體、LP或天燃氣 |
|
安裝固定 |
用4只螺絲插入適當的安裝孔,或用固定腳安裝，也可增選支架安裝 |
|
安裝位置 |
LFAS具位置感應性，可安裝在任何位置，但必需要校準 |
|
設定差值 |
>=0.1mbar, <=0.3mbar, 視壓力設置而定 |
|
可調范圍 |
0.4mbar ~8.0mbar 正負壓力范圍，最小上限壓力為0.4mbar, 最小下限壓力為0.2mbar |
|
最大操作壓力 |
10mbar Pmax=50mbar |
|
操作溫度 |
最大105oC |
|
額定電壓,電流 |
125V、250V，5A（0.5A）單極開關或單極轉換。其他額定值可按用戶要求提供 |
|
接觸方式 |
單刀雙擲或單刀單擲 |
|
終端（觸點） |
6.3或4.88mm外Q.C. (直插連接)，如有必要可增選絕緣殼 |
|
刻度 |
LFAS 因客戶的應用要求，通常調在較低的開關壓力位置，壓力變化速率約為0.03mb/秒 |
|
刻度誤差 |
在環境溫度下，產品標準誤差為± 0.10mbar 或± 5%的行程，取兩者較大者 |
LF30訂貨編號
|
LF30-4 1 1 1-P70Pa-100Pa |
|
A B C D 壓力設置：P表示正壓，V 表示負壓，單位為：Pa動作壓力：100Pa 復位壓力：70Pa |
|
編碼 |
電氣性能 |
接線端子 |
安裝方式 |
節流閥 |
|
0 |
/ |
/ |
無支架 |
無節流閥 |
|
1 |
0.1A,125/250VAC |
B 6.3×0.8mm |
C有支架 |
D有節流閥 |
|
2 |
3A,125/250VAC |
4.8×0.5mm |
/ |
/ |
|
3 |
5A,125/250VAC |
/ |
/ |
/ |
|
4 |
A 15A,125/250VAC |
/ |
/ |
/ |
