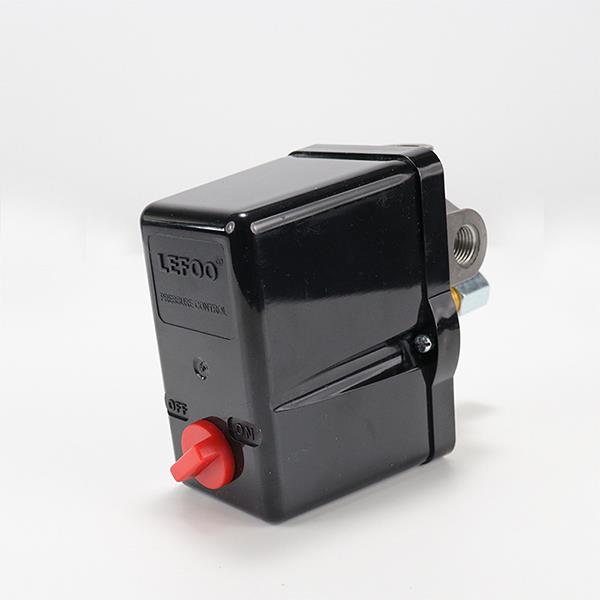

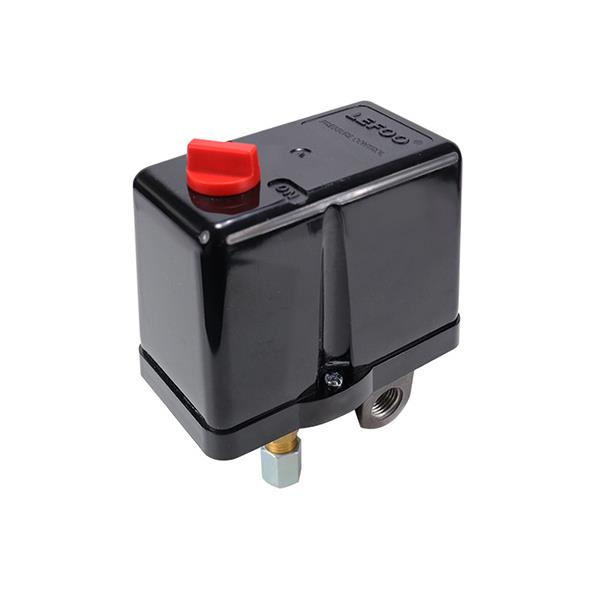

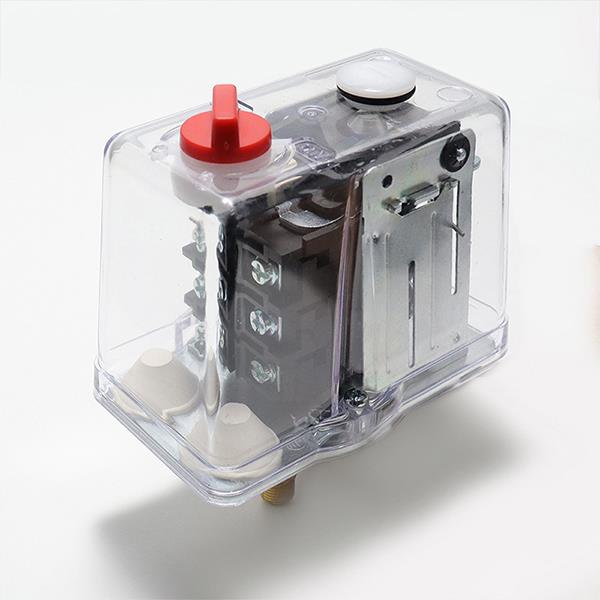

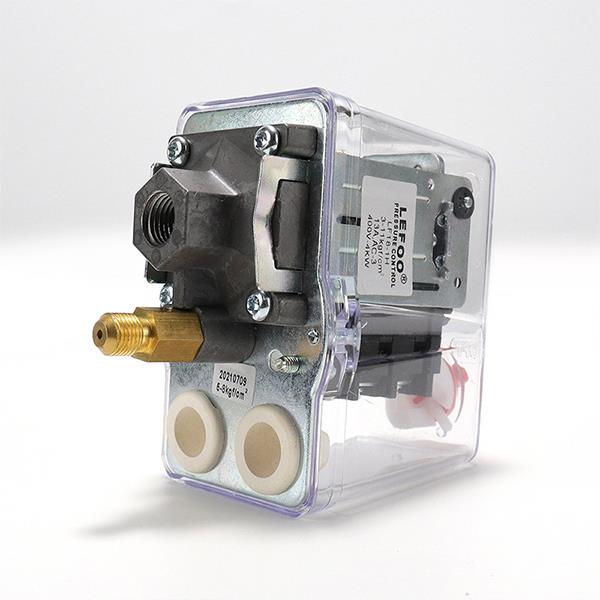

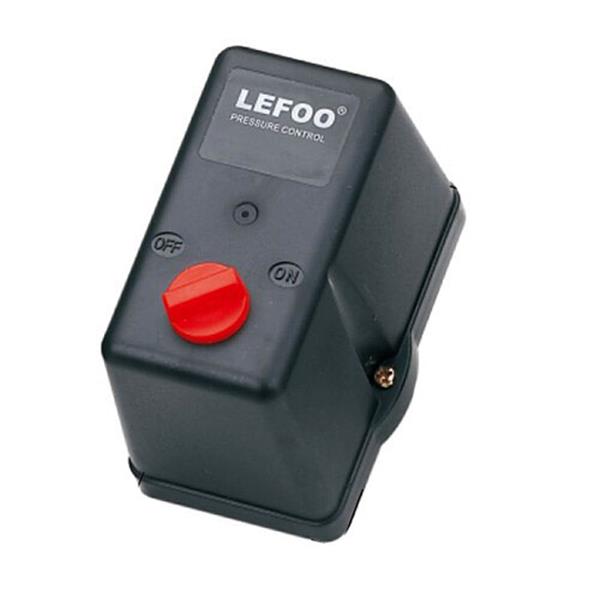

概 述
LF18系列三相空氣壓縮機與水泵壓力開關用于三相電驅動空氣壓縮機或水泵,用于調節空壓機氣罐中的壓力或水泵系統的水壓，使之在兩個預設的壓力值之間運轉。帶有釋荷閥的壓力開關可使空氣壓縮機避免過載啟動，手動開關按鈕可用來手動切斷壓縮機。三通底座接口可使排氣閥和壓力表安裝變得更為簡易。
技術參數
型號 壓力調節范圍 壓差調節范圍 出廠設置 額定電壓、電流 接觸方式 接口標準
LF18
1.0-5.0bar 1.0-3.0bar 2.0-4.0bar
400VAC-3,16A/25A
常閉
1/4或1/2NPT,
2.0-8.0bar 1.0-3.0bar 3.8-5.0bar
3.0-11.0bar 1.4-4.0bar 5.6-7.0bar
4.0-16.0bar 1.8-4.5bar 8.0-10.0bar
G1/4或1/2內螺
LF18三相空氣壓力開關訂貨編號
LF18-3 1 1 1 2 1-8.0-10.0bar
A B C D E F 壓力設置：閉合8.0bar 斷開10.0bar
|
編碼 |
接口形式 |
接口螺紋 |
釋荷閥形式 |
釋荷閥內徑 |
手柄形式 |
護套 |
|
|
0 |
/ |
/ |
/ |
無釋荷閥 |
無釋荷閥 |
無 |
無 |
|
1 |
單通 |
B內螺紋 |
C G1/4 |
D垂直(銅) |
φ6.0mm |
F旋鈕 |
G橡膠護套 |
|
2 |
兩通 |
/ |
G1/2 |
垂直(鋅合金) |
Eφ6.4mm |
/ |
8mm線卡 |
|
3 |
A四通 |
/ |
1/4NPT |
水平(鋅合金) |
φ6.5mm |
/ |
10mm線卡 |
|
4 |
|
|
1/2NPT |
水平(塑料快接式) |
/ |
/ |
/ |
|
5 |
/ |
/ |
R1/4 |
/ |
/ |
/ |
/ |
|
6 |
/ |
|
R1/2 |
/ |
/ |
/ |
|
