概 述
FS系列液體流量開關用于流經管道的液體流量變化，例如水、乙二醇或其他非危害性液體。當液體流量超過或低于設定的流量值時，其單刀雙擲開關觸點(SPDT)可使一個回路導通，而同時切斷另外一個回路。該流量開關通常使用在需要連鎖作用或'斷流’保護場所。
性能參數
電器負載
AC250V 10A
最大工作壓力
10.34Bar
流體溫度
0-120℃
環境溫度
0-60℃
波紋管壽命
500000次
防護標準
IP53
FS系列液體流量參數表
管徑(mm)
25
32
40
50
65
80
100
125
150
200
100*
150*
200*
最小調整
流量增加
0.95
1.32
1.70
3.11
4.09
6.24
14.8
28.4
43.2
85.2
8.4
12.9
16.8
46.6
流量減少
0.57
0.84
1.14
2.16
2.84
4.32
11.4
22.9
35.9
72.7
6.13
9.31
12.26
38.6
最大調整
流量增加
2.0
3.02
4.36
6.6
7.84
12.0
29.1
55.6
85.2
172.6
13.4
26.8
32.7
94.26
流量減少
1.93
2.84
4.09
6.13
7.23
11.4
27.7
53.4
81.8
165.8
17.3
25.21
30.66
90.85
1.上述流量數值供選擇參考；
125 *
(紅藍閉合)
(紅黃閉合)
(紅藍閉合)
(紅黃閉合)
2.帶*數值為安裝全部4片葉片時的數值，不帶*為3片(1、2、3)時的數值；

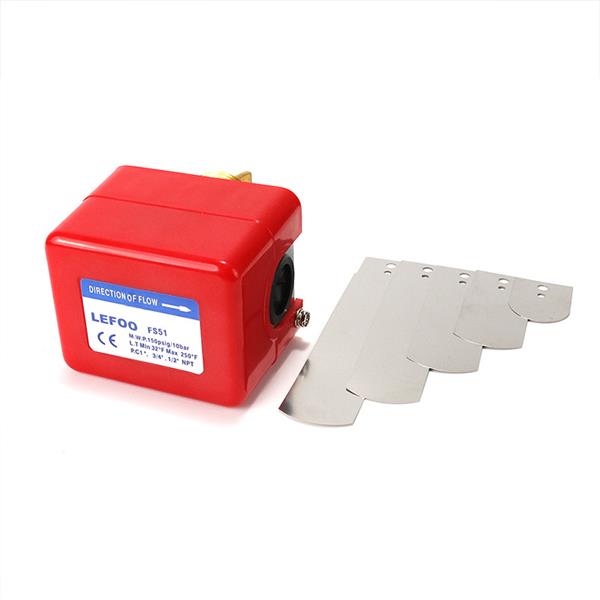

3.FS流量開關可根據所安裝總管線的流速，使用不同葉片。
